موتور گیربکس نوار نقاله یا کانوایر

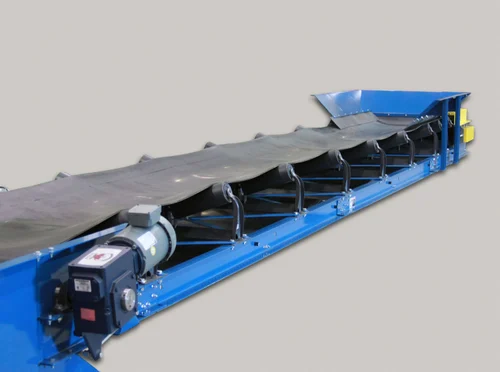

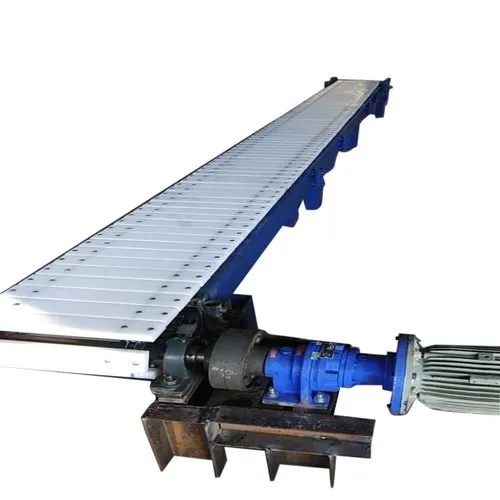

نوار نقاله یا همان کانوایر، مجموعه مکانیزمی است که جهت انتقال و جابه جایی مواد و تجهیزات در صنایع مختلف به کار میرود. در زمان انتخاب موتور گیربکس نوار نقاله باید به طول کانوایر، میزان بار قابل انتقال، زاویه انتقال و نوع مواد منتقل شونده توجه داشت و از مدل های مختلف الکتروموتور و گیربکس با توان متفاوت استفاده نمود.
گیربکس نوار نقاله چیست؟
کلیدی ترین بخش نوار نقاله گیربکس آن است. گیربکس کانوایر شامل بخشهای شفت ورودی و خروجی, یاتاقان, چرخ دنده, محور و… میشود. در صنعت بعضی از نوارهای نقاله دارای سطحی صاف و برخی دیگر دارای سطح شیب دار هستند. در موتورِ گیربکس کانوایری که در سطح شیب دار مورد استفاده قرار میگیرد، قطعه ای به نام back stop نصب میشود. این قطعه در هنگام قطعی برق کاربرد دارد و در صورت متوقف شدن دستگاه از حرکت آن در جهت مخالف جلوگیری میکند. گیربکس هسته اصلی سیستم کانوایر است که تسمهها، زنجیرها و غلطکهای مختلف را برای حرکت محصولات میکشد. بنابراین، اگر گیربکس از کار بیفتد، کل سیستم از کار میافتد.
انواع گیربکس مورد استفاده در نوار نقاله

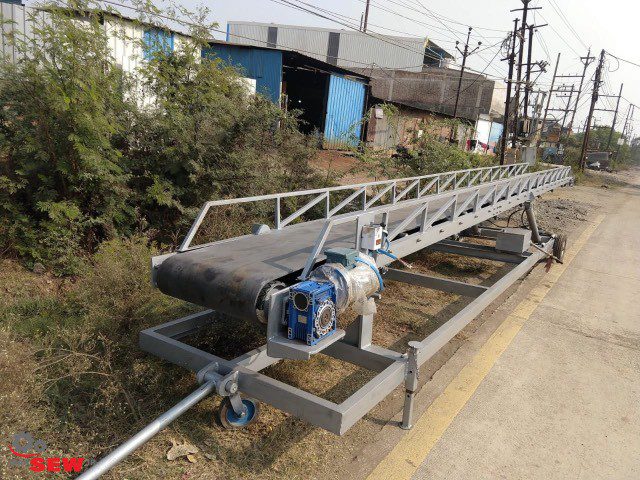

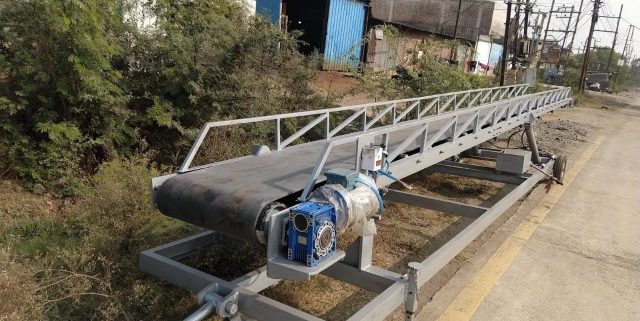

- موتور گیربکس کانوایر حلزونی: این نوع قیمت پایینی داشته و کوچک میباشد. این گیربکسها به خاطر مکانیزم برگشت ناپذیری در نسبتهای تبدیل بالای ۱:۴۰ در کانوایرهای شیب دار استفاده میشوند. کاربرد این نوع گیربکسها برای توان های کمتر از ۵.۵ کیلووات و گشتاورهای زیر ۴۰۰۰ نیوتن متر میباشد.
- موتور گیربکس نوار نقاله شافت مستقیم: از پر کاربرد ترین انواع گیربکس بوده و از توانایی انتقال قدرت و گشتاور بالا برخوردار است. گیربکس شافت مستقیم sew از بهترین این نوع میباشد.
- موتور گیربکس کانوایر کرانویل: گیربکس کرانویل SEW به دلیل قدرت بالا و توانایی تحمل ضربه و لرزش بهترین گزینه برای این نوع میباشد.
- موتور گیربکس نوار نقاله آویز: از انواع این نوع گیربکس میتوان به گیربکس آویز SEW اشاره نمود که برای محلهایی که محدودیت فضا و جود دارد مورد استفاده قرار میگیرد. این نوع گیربکس تا گشتاور ۱۲۰۰۰ نیوتون متر را انتقال میدهد.
به صورت کلی میتوان گفت گیربکسهای کانوایر با پوستهای از جنس چدن و یا آلومینیوم مقاومت بالایی در برابر انواع تنشها و ارتعاشات حاصل از حرکت کانوایر دارند. برای کانوایرهای شیب دار با گشتاور پایین معمولا از گیربکس های حلزونی که دارای خاصیت برگشت ناپذیری هستند استفاده میشود. برای کانوایرها با گشتاور متوسط از گیربکسهای شافت مستقیم استفاده میشود. اگر گشتاور بالایی مورد نیاز باشد معمولا از گیربکسهای کرانویل با قدرت بالا استفاده میشود. این گیربکسها نسبت به سایر مدلها، توانایی مقاومت در برابر ارتعاش بالاتری را دارند.
مقایسه انواع موتور گیربکس کانوایر با هم
نوع گیربکس | ویژگی ها | کاربرد |
حلزونی | کوچک و کم حجم، ارزان، برگشت ناپذیری | انتقال گشتاور تا ۴۰۰۰ نیوتون متر |
کرانویل | قدرت بالا، تحمل ضربه و لرزش | انتقال گشتاور تا ۵۰۰۰۰ نیوتون متر |
آویز یا شافت موازی | کوچکتر از کرانویل و هلیکال، استفاده در مکانهای با محدودیت فضا | نوار نقاله یا کانوایر اسکرو، انتقال گشتاور تا ۱۲۰۰۰ نیوتون متر |
هلیکال یا شافت مستقیم | طول الکتروگیربکس نسبتا بالا، گشتاور و انتقال قدرت بالا | صنایع سنگ شکن |
الکتروموتور مناسب نوار نقاله چیست؟
انتخاب و خرید الکتروموتور sew مناسب برای کانوایر بسیار مهم است. موارد مختلفی برای انتخاب الکتروموتور نوار نقاله باید در نظر گرفته شود. به عنوان مثال، الکتروموتور چدن مخصوص بارهای سنگین و فشار های بالاتر است. در حالیکه موتورهای آلومینیومی با وجود داشتن مقاومت خوب و عمر مناسب، بیشتر در امور سبک استفاده میشوند. عامل مهم دیگر، توان الکتروموتور است. قدرت موتور با وزن و میزان جابه جایی کالاها ارتباط مستقیم دارد. به همین منظور تنوع زیادی برای توانهای الکتروموتورها در نظر گرفته شده است. در حال حاضر الکتروموتور با توان کمتر از ۱ کیلووات تا بیش از ۴۰۰ کیلووات موجود بوده و برای هر سطح کاربری میتوان، یک موتور با قدرت مناسب استفاده کرد. نکته مهم دیگر هنگام انتخاب موتور کانوایر، گیربکس نوار نقاله است. از آنجایی که در نهایت الکتروموتور به گیربکس کوپل می شود، باید به متناسب بودن خروجی موتور و ورودی گیربکس، سرعت مورد نظر، طراحی گیربکس و… توجه کرد.
علاوه بر موارد بالا بررسی منبع تغذیه مورد استفاده در صنعت نیز اهمیت زیادی دارد. چنانچه از برق ۲۲۰ ولت استفاده شود، الکتروموتور تک فاز و برای ولتاژ ۳۸۰ ولت الکتروموتور سه فاز مناسب است.
قیمت گیربکس نوار نقاله
برای دریافت قیمت گیربکس نوار نقاله و یا سایر انواع گیربکس sew با ما در تماس باشید.
خرید گیربکس کانوایر
برای خرید و یا دریافت مشاوره رایگان با کارشناسان ما در فروشگاه ایران اسایدبلیو در تماس باشید.
