گیربکس حلزونی SEW

گیربکس حلزونی یا مکعبی sew با خروجی 90 درجه، راه اندازی و حرکت نرم، بی صدا بودن و قابلیت عدم برگشت پذیری و طراحی منحصر به فرد می‌تواند در ازای کاهش دور، گشتاور مورد نیاز خروجی را تأمین کند. این گیربکس‌ها دارای مقاومت و استحکام بالا، کیفیت عالی، راندمان و طول عمر بالا، صدا و ارتعاش کم و دارای طراحی یکپارچه می‌باشد.

گیربکس حلزونی SEW WORM جهت استفاده شرکت‌های سیمان، فولاد، نیروگاه، تجهیزان صنعتی، موتور گیربکس آسانسور، موتور گیربکس ماشین آلات بسته بندی، الکتروگیربکس نوار نقاله‌ها و… مناسب است.

فیلمی از نمایش چند نمونه موتور گیربکس حلزونی

انواع مدل های گیربکس Sew حلزونی

گیربکس حلزونی SEW سری S: این مدل از گیربکس حلزونی دارای خروجی شافت دار است و به صورت پایه دار، بدون فلنج نصب می‌شود.

گیربکس حلزونی SEW سری SA: در این مدل گیربکس خروجی گیربکس هالو می‌باشد.

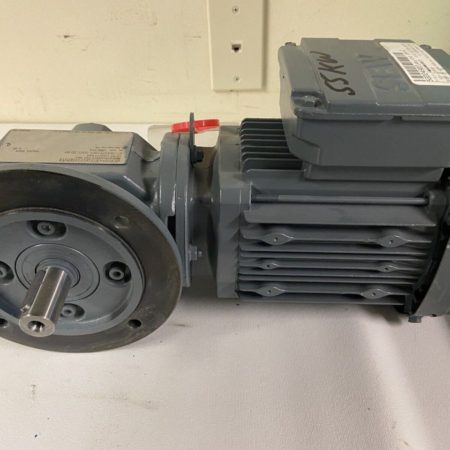

گیربکس حلزونی sew سری SF: خروجی این توع گیربکس فلنج بغل است و به صورت شافت دار می‌باشد.

گیربکس حلزونی SEW سری SH: خروجی این مدل گیربکس هالو است که دارای شافت خروجی تو خالی و بدن جای خار است که از طریق شرینگ دیسک فیکس میشود.

موتور گیربکس حلزونی سری SAF: این نوع گیربکس فلنچ دار B5 بوده و هالو شافت می‌باشد.

موتور گیربکس دار سری SHF: این سری از گیربکس حلزونی فلنچ دار هالو شافت B5 شرینک دیسک می‌باشد.

گیربکس سری SAZ: این سری فلنچ دار هالو شافت B14 می‌باشد.

انواع گیربکس حلزونی SEW

گیربکس حلزونی SEW از دسته محصولاتی است که می‌تواند در همه صنایع مورد بررسی قرار بگیرد به طوری که حداکثر گشتاور اعلام شده برای آن تا ۴۰۰۰ نیوتون است. گیربکس اس ای دبلیو حلزونی استحکام بسیار زیادی داشته و بدون ارتعاش کار می‌کند. طراحی بخش‌های داخلی این گیربکس یک پارچه است و نوع اتصال قطعات آن به صورتی است که هرگز نمی توان در آن لق زدگی و یا عدم کیفیت مشاهده نمود.

انواع حالت های نصب گیربکس حلزونی sew:

انواع حالت های نصب گیربکس حلزونی sew

گیریکس هالوشافت SEW که به نوعی مکعبی نیز نام برده می‌شود به صورت دو دنده طراحی شده است که بخش بیرونی آن مارپیچ بوده و جنس فولاد برای آن استفاده شده است. دنده های این گیربکس SEW از جنس برنج و یا فسفر برنز است. این گیربکس‌های حلزونی کوچک بیشترین کاهش دور در ابعاد کوچک را فراهم می‌سازد.

ابعاد گیربکس مکعبی SEW سری S

تیپ گیربکس حلزونی SEW	S2	S3	S4	S5	S6	S7	S8
S37	80	63	89	90	108	80	20
S47	80	80	112	100	120	100	25
S57	130	100	130	110	136	112	30
S67	170	130	175	130	160	140	35
S77	177	135	204	150	185	180	45
S87	230	180	247	200	250	225	60
S97	295	235	320	250	300	280	70

ویژگی‌های گیربکس حلزونی

دارای قیمت مناسب تری نسبت به بقیه گیربکس‌ها
بیشترین کاهش دور در ابعاد کوچک را امکان پذیر می‌سازد
امکان انتقال گشتاورهای متوسط به پایین را دارد
دارای لقی BACK LASH
دارای توانایی جهت جلوگیری از قفل شدن دنده‌ها
امکان تعویض تمام قطعات گیربکس

قطر هالوشافت خروجی و ماکزیموم گشتاور خروجی گیربکس حلزونی SEW

مدل	قطر شافت خروجی (MM)	ماکزیموم گشتاور خروجی(NM)
S37	۲۰	۹۲
S47	۲۵	۱۷۰
S57	۳۰	۲۹۵
S67	۳۵	۵۲۰
S77	۴۵	۱۲۷۰
S87	۶۰	۲۲۸۰
S97	۷۰	۴۰۰۰

تعمیر و نگهداری گیربکس حلزونی SEW

پیش از هر نوع سرویس می‌بایست نوع و سری گیربکس شافت بغل SEW مشخص شود، زیرا بعضی وقت ها سری به کار رفته نیاز به نگهداری در شرایط خاصی است و عدم اطلاع در این زمینه مشکل ساز خواهد بود.

برای خرید لوازم یدکی گیربکس SEW کلیک کنید.

برای آشنایی با سرویس و نگهداری گیربکس صنعتی مقاله راهنمای تعمیرات گیربکس SEW را مطالعه کنید.

برای انتخاب بهتر گیربکس مد نظر خود می‌توانید مقاله آموزش پلاک خوانی گیربکس SEW را مطالعه نمایید.

مشکلات	علت مشکل	نحوه اصلاح مشکل
سر و صدا های غیر معمول در هنگام کار گیربکس	از بین رفتن بر بیرینگ ها – خورده شدن چرخ دنده ها	بررسی روغن داخل گیربکس و متوقف کردن دستگاه وتماس با یک تعمیرکار
نشت روغن از پیچ هواگیری گیربکس، پوسته، فلنج، کاسه نمد	کاسه نمد معیوب بر روی پوسته گیربکس – واشر معیوب – گیربکس تهویه نمی شود روغن بسیار زیاد است – موتور گیربکس درست نصب نشده است – دمای پایین یا بالای روغن	سفت کردن پیچ های گیربکس و چک کردن پیچ تهویه اگر همچنان نشت روغن داشت نیاز است تا با یک متخصص تماس بگیرید
شافت خروجی گیربکس نمی چرخد، در صورتی که الکتروموتور کار می‌کند یا شافت ورودی می چرخد	ارتباط بین استیج های گیربکس با هاب شافت قطع شده	نیاز است از یک تعمیرکار کمک بگیرید
سر و صدا های غیر معمول در هنگام کار گیربکس	امکان وجود اجسام خارجی درون روغن گیربکس	بررسی روغن داخل گیربکس و متوقف کردن دستگاه وتماس با یک تعمیرکار

چه روغنی برای گیربکس حلزونی اس ای دبلیو مناسب است؟

روغن مناسب گیربکس حلزونی یا هلیکال ورم روغن‌های معدنی هستند اما دمای فضای کاری را نیز باید در نظر گرفت. دقت نمایید که به طور کلی روغن های معمولی برای شرایطی که دما بین ۰ الی ۳۰ درجه سانتی گراد است مورد استفاده قرار می‌گیرد. اگر دما بیشتر از ۳۵ و یا کمتر از ۰ باشد باید ویسکوزیته روغن به طور دقیق مورد بررسی قرار گیرد و برای دمای کمتر از ۰ نیاز به روغن با ویسکوزیته پایین تر است.

خرید گیربکس حلزونی SEW

خرید و فروش موتور گیربکس حلزونی SEW در ایران SEW نمایندگی گیربکس‌های SEW در ایران صورت می‌گیرد. برای دریافت قیمت انواع گیر بکس SEW حلزونی و خرید آن‌ها با کارشناسان ما در تماس باشید.
